Guía de Trabajos Prácticos





Cátedra: Termodinámica

Trabajo Práctico: Termómetro de Gas

Carrera: Ingeniería Química





Objetivo



Determinar la temperatura de una mezcla frigorífica con un termómetro de gas a volumen constante.



Fundamentos Teóricos



Si dos sistemas A y B se ponen en contacto mediante una pared diatérmica común y no experimentan cambio en sus propiedades, se dice que los mismos están en equilibrio térmico.

La propiedad que permite determinar si los sistemas están en equilibrio térmico es la temperatura. La determinación del valor de la temperatura involucra mediciones indirectas con instrumentos calibrados llamados termómetros que se basan en la variación de una propiedad termométrica. Las propiedades termométricas más comunes son: volumen, presión, resistencia eléctrica y fuerza electromotriz.

Observaciones experimentales permitieron deducir que todos los gases, independientemente de su naturaleza, presentan el mismo valor de Pv cuando P® 0 a una temperatura dada.

Es decir  que:             lím   Pv  =  CTE

                                   P®0

donde  la constante es  función solamente de la  temperatura.

Además, un gas real cumple con la ecuación de los gases ideales cuando su presión P® 0, es decir:

                                              Pv = RT                          (I)



           En la termometría  se emplean los valores límites de Pv para establecer  una escala de temperatura  independiente de la naturaleza del gas.

Así entonces, un termómetro de gas que opera a volumen constante y cuya  propiedad termométrica es la presión, nos permitirá determinar la temperatura de cualquier sistema.

Al poner en contacto el termómetro con un sistema A y luego con otro B con temperaturas diferentes, aplicando (I) se tendrá:

Cuadro de texto: (II)                          (Pv)A  =  R TA

                          (Pv)B  =  R TB

Si el volumen extensivo y el número de moles permanecen constantes, el volumen intensivo no varía y puede escribirse:

                                             PA / PB =  TA / TB                 (III)

Si se toma como temperatura de referencia (conocida) la del sistema A, podrá calcularse la temperatura del sistema incógnita (B) midiendo las presiones correspondientes.

Variando la presión del gas es posible construir una gráfica con un conjunto de pares de valores (TB, PB). Extrapolando para P® 0 se determina la temperatura real del sistema incógnita.

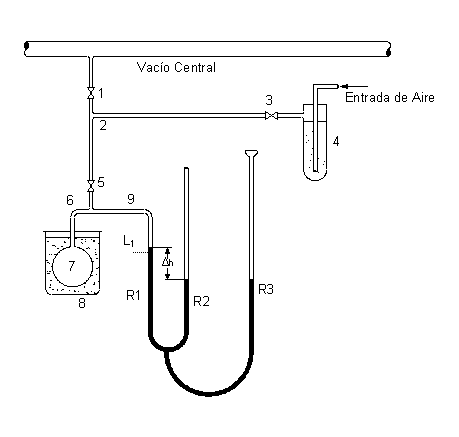

Descripción del dispositivo
























































1)      Llave de conexión vacío central – equipo.

2)      “T” de comunicación vacío central – equipo – entrada de aire seco

3)      Llave de conexión

4)      Secador de aire

5)      Llave de conexión

6)      “T” de conexión exteriores – depósito de gas – manómetro

7)      Deposito de gas

8)      Baño. Sistema de temperatura conocida / incógnita.

9)      Manómetro de tres ramas: R1 y R2 de medición, R3 de nivelación







Técnica Operatoria



Se usará aire seco como gas del termómetro. Para ello se hace vacío abriendo las llaves 1 y 5, permaneciendo la llave 3 cerrada, de tal forma que se evacue todo el aire húmedo del sistema; luego se cierra la llave 1 y se abre la 3 para permitir el ingreso del gas, esta operación se repite varias veces, para asegurar que el aire dentro del sistema sea lo más seco posible. Esta operación de llenado se realiza previamente al trabajo práctico. Este consiste en realizar las mediciones de la presión del gas cuando el bulbo se sumerge en un baño de temperatura conocida, en este caso hielo-agua, y luego en un baño de temperatura incógnita (mezcla frigorífica). Con la llave 5 cerrada, se introduce el depósito de gas en el baño hielo-agua y se deberá manipular R3 de forma tal que en R1 el mercurio permanezca siempre al mismo nivel L1, lo que asegura la constancia del volumen. Cuando el sistema esté estable se mide la diferencia de altura entre R1 y R2 y se calcula la presión según:



(IV)

Posteriormente se cambia el baño, se lee DhB y se calcula PB con IV y TB con III, obteniéndose el primer punto de la gráfica TB vs. PB.

Luego se aumenta la presión por ingreso de más aire seco para obtener los siguientes pares de valores. Para ello, sin cambiar el baño frigorífico del punto anterior (para  disminuir el tiempo de estabilización), se abre la llave 3 para que ingrese aire seco, se cierra la misma para limitar la cantidad y evitar posteriores inconvenientes; cuidadosamente se abre la llave 5 hasta que la presión aumente menos de 100 mmHg aproximadamente y se repite el procedimiento.

La llave 1 solo se utiliza para evacuar el equipo en el inicio del TP, o cuando surge algún inconveniente durante el mismo, de lo contrario permanecerá siempre cerrada, ya que el cambio de presiones se obtiene por ingreso de aire y no por evacuación.

El baño de temperatura fija y conocida debería estar dado por el punto triple del agua y no por el equilibrio sólido-líquido a presión atmosférica, pero debido a las dificultades para obtener en el laboratorio el equilibrio de las tres fases se recurre a la simplificación mencionada.



Valores a observar





Presión Atmosférica del día: ...........................



Experiencia

PA

PB

TB

1











2











3











4











5











6















Cuestionario



1)      Concepto de equilibrio térmico

2)      Concepto de isotermas y de temperatura.

3)      ¿Qué termómetros conoce?. Variables termométricas.

4)      Uno de los inconvenientes que se trata de evitar es el ingreso de aire en el termómetro durante una medición. ¿Cómo influiría este inconveniente?.
